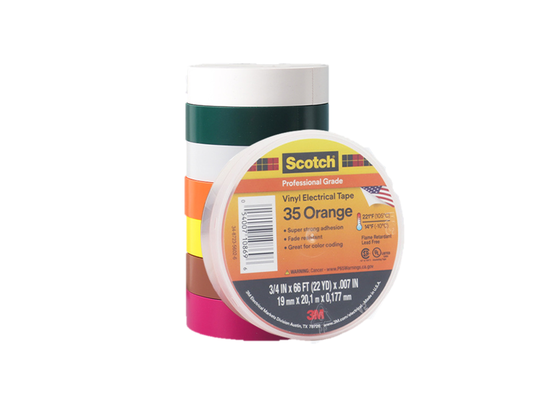

3M Scotch 35 | 색상 코딩 | 전기 테이프 | 비닐 캐리어

제품 설명

3M Scotch 35는 3M의 전문가용 컬러 코딩 PVC 비닐 전기 테이프로, 공칭 7 mil / 0.178–0.18 mm, 단일 코팅 비부식성 고무 기반 또는 고무-수지 PSA, 라이너리스입니다. 600V까지의 스플라이스 1차 절연, 위상 식별, 모터 리드 색상 코딩, 파이프라인 시스템 마킹, 안전 구역 마킹, 하네스 번들링 및 LV/MV/HV 조인트의 외부 랩에 사용됩니다. 탄성 PVC는 높은 신장률, 난연성, UV 저항성(흰색은 완전 UV 저항, 다른 색상은 퇴색 방지), 내마모성/내습성/내알칼리성/내산성/내용제성을 제공합니다. 지역별 TDS 온도 범위는 다양합니다: 일부는 0–105°C, 일부는 -10–105°C, UL510 공칭 80°C, IEC/CSA 연속 유형별(예: 라이선스에 따른 F-PVC P/90 또는 P/105); 9가지 또는 10가지 퇴색 방지 색상.

구조

특징

• 다색 위상 코딩: 3상/다상/중성선/접지 ID를 위한 9/10가지 퇴색 방지 색상(빨강/노랑/초록/파랑/갈색/회색/흰색/주황색/보라색, 일부 분홍색); 마커 또는 열수축 슬리브가 있는 검은색 테이프보다 쉬움.
• 7밀 탄성 PVC 적합성: 0.178–0.18mm, 225% 신장률; 작은 반경 스플라이스에 약 5/8 폭으로 반 겹침; PET/유리보다 부드럽고, 종이보다 습기 방지 기능이 뛰어나며, 저렴한 컬러 비닐보다 균일함.
• 600V 절연 및 마킹: UL510/CSA 600V, 절연 강도 ~1250V/mil/49.2kV/mm, 절연 저항 >10⁶MΩ; 1차 스플라이스 절연 및 색상 링이 하나로 통합되어 별도의 검은색+페인트 불필요.
• 고무/고무-수지 비부식성: 강철/백킹 접착력 2.2N/10mm, 낮은 전기분해 부식(계수 0.9)으로 구리/알루미늄 리드에 안전; 산성/임시 천 테이프보다 장기적으로 안전함.
• 난연성 및 내후성/UV: UL510 난연성; 흰색은 완전 UV 저항, 다른 색상은 실외/공장/기지국 햇빛/비에 퇴색 방지; 비 FR 컬러 포장 테이프보다 안전함.
• 내화학성/광범위한 환경 저항성: 내마모성, 내습성, 내알칼리성, 내산성, 많은 용제(범위는 TDS 참조); 라벨 필름만 사용하는 것보다 모터 리드, 파이프라인 및 하네스를 더 잘 보호함.
• 지역별 온도 범위: 일부 0–105°C, 일부 -10–105°C, UL510 공칭 80°C, IEC/CSA 유형별 90/105°C; 실내 전용 비닐보다 우수하지만, -10 미만 사용 시 지역 TDS 참조.
• 사양 준수 외부 랩: LV/MV/HV용 고무 스플라이싱/마스틱 위에 반 겹침; 위상 색상과 UV/기계적 재킷을 단색 테이프만 사용하는 것과 결합.

응용 분야

• 3상/다상 ID: 배전 분기, 전력 케이블, 패널 버스 색상 링(노랑/초록/빨강 또는 갈색/검정/회색으로 A/B/C, N, PE 표시).
• 모터 리드 코딩: 재권선 모터, 터미널, VFD/서보 U/V/W 리드를 35로 감싸 상간 교차 방지.
• 전선 스플라이스 1차 절연: 600V 피그테일/크림프 스플라이스에 ≥2 반 겹침으로 절연 및 위상 색상을 동시에 제공.
• 제어/계측 하네스 코딩: PLC, DCS, 터미널 블록 및 센서 와이어를 검사/개조 추적성을 위해 색상 코딩.
• 파이프라인 시스템 마킹: 공기, 물, 오일, 진공 및 화학 물질 라인에 안전 색상 코드에 따라 파이프 본체/밸브에 색상 링 표시.
• 안전 구역 마킹: 스위치기어실, 잠금/태그/활선 경고 스트립을 바닥/장비에 색상 테이프와 표지판으로 표시.
• MV/HV 스플라이스 외부 랩: 고무 자융/마스틱 1차 절연 위에, UV/내마모성/오염 방지를 위해 위상 색상으로 35를 반 겹침.
• 케이블 재킷 경미한 수리 및 ID: LV 제어 재킷 흠집, 기지국/통신 라인 분리, 개조 시 추가 라인 색상 링.
